この製品の特長

H.265/H.264/H.264+/MPEG4 圧縮方式
ネットワークカメラはVGAから4Kまで対応
HDMI 出力 ,4K (Max. 3840×2160)
VGA出力,1920 ×1080p対応
高い圧縮率の最高画質イメージ保存
SATA HDD×2基、最大12TBまで増設可能(6TB×2)
デュアルストリーミング
ネットワーク速度に合わせて最適のリアルタイムネットワークモニタリング
使用者中心の簡単なインターフェイス
USBバックアップ機能
4K(3840×2160)の解像度に対応
高解像度IPカメラは4K(3840×2160)までの解像度に対応します。
(※解像度により録画コマ数が異なります)
TNV-7608N:4K×2ch、1080×8ch
TNV-7616N:4K×4ch、1080×16ch
(※解像度により録画コマ数が異なります)
TNV-7608N:4K×2ch、1080×8ch
TNV-7616N:4K×4ch、1080×16ch

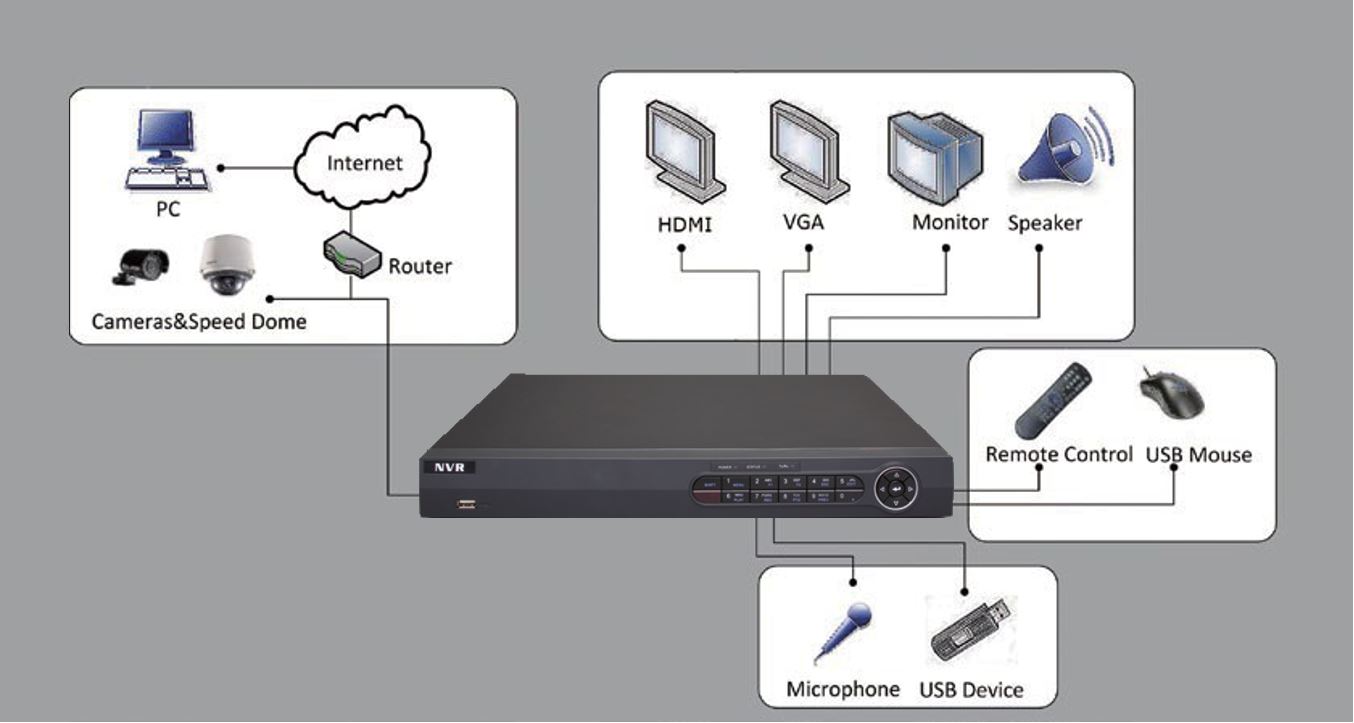

システム構成

Q&A
Q.バックアップに何を使えばいいですか?A.USBをご使用頂けます。USB2.0対応、32GBまでののものをご使用下さい。フォーマットの際にFAT32の形式を選んでいただく形となります。32GBより大容量の場合は読み込まない場合がございますのでご注意下さい。また、再生にはPCが必要となります。
ビットレートによる録画/接続チャンネルの目安
ビットレート | 画素数 | 画質 | フレーム数/秒 |
8Mbps | 200万画素 | 1080p | 25fps |
4Mbps | 200万画素 | 1080p | 15fps |
130万画素 | 720p | 25fps | |
1280×960p | 25fps | ||
2Mbps | 130万画素 | 720p | 15fps |
1280×960p | 15fps | ||
41万画素 | 4CIF(D1) | 25fps | |
1Mbps | 41万画素 | 4CIF(D1) | 15fps |
■TNV-7616N:最大160Mbps最大16ch
仕様
型式 | TNV-7608N | TNV-7616N |
IPビデオ入力 | 8ch | 16ch |
最大12メガピクセル | ||
2WAYオーディオ | 1-ch,RCA(2.0Vp-p,1kΩ) | |
入力帯域幅 | 80Mbps | 160Mbps |
出力帯域幅 | 256Mbps | |
リモート接続 | 128 | |
録画解像度 | 12MP/8MP/6MP/5MP/4MP/3MP/1080p/
UXGA/720p/VGA/4CIF/DCIF/2CIF /CIF/QCIF |
|
HDMI出力解像度 | 4K(3840×2160)/60Hz,4K(3840×2160)/30Hz,
2K(2560×1440)/60Hz,1920×1080p/60Hz, 1600×1200/60Hz,1280×1024/60Hz, 1280×720/60Hz,1024×768/60Hz |
|
VGA出力解像度 | 1920×1080p/60Hz,1280×1024/60Hz,
1280 ×720/60Hz,1024×768/60Hz |
|
オーディオ出力 | 1ch, RCA (Linear, 1 kΩ ) | |
デコーディング
フォーマット |
H.265/H.264/H.264+/MPEG4 | |
ライブビュー/
再生解像度 |
12MP/8MP/6MP/5MP/4MP/3MP/1080p/UXGA/
720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
|
同時再生 | 8ch | 16ch |
キャパシティ | 2ch@4K,
or 8ch@1080p |
4ch@4K,
or 16ch@1080p |
SATA | HDD(SATA)インターフェイス×2 | |
容量 | HDD(2TB)x1標準搭載(最大12TB(6TBx2)まで増設可能 | |
ネットワーク
インタフェース |
RJ-45×1:10/100/1000 Mbps(自動認識) | |
USBインタフェース | フロントパネル:1×USB2.0/リアパネル:1×USB3.0 | |
アラーム入/出力 | 4/1 | |
電源 | DC12V(専用ACアダプター付属) | |
消費電力 | 最大40 W | |
動作温度 | -10~55ºC | |
動作湿度 | 10~90 %(但し、結露しないこと) | |
シャシー | 380mmシャシー | |
外形寸法 | W380×H51.5×D321.5mm | |
質量 | 約2.4 Kg(標準HDD2TB装着時) | |
付属品 | 取扱説明書、ソフトウェアCD、ACアダプター、電源ケーブル、
LANケーブル、マウス、リモコン、単4乾電池x2、 増設用SATAケーブル、HDD取付用ビス、ラックマウント金具 |
原産国:中国
