この製品の特長

【過去の製品】
H.264 圧縮方式
アナログビデオ入力+ネットワークカメラ接続のハイブリッドタイプ
ネットワークカメラはVGAからUXGA(200万画素)まで対応
HDMI 出力 ,Full HD (Max. 1,920 x 1,080p)
SATA HDD×8基、最大24TBまで増設可能(3TB×8=24TB)
デュアルストリーミング
ネットワーク速度に合わせて最適のリアルタイムネットワークモニタリング
使用者中心の簡単なインターフェイス
便利で多様な機能提供する進歩したソフトウェア
ネットワークカメラはVGAからUXGA(200万画素)まで対応
S.M.A.R.T : 自己診断システムでHDDの状態確認
USBバックアップ機能
DVD-RWドライブ(オプション)
720p/UXGA/1080pの解像度に対応
高解像度IPカメラは720p / UXGA / ※1080pの解像度に対応します。(※解像度により録画コマ数が異なります)
モデル名 | 720p(1280×720) | UVGA (1600×1200) |
---|---|---|
TNV-8004(4CH ) | 25fps×2CH※ | 25fps×1CH※ |
TNV-8008( 8CH ) | 25fps×4CH※ | 25fps×2CH※ |
TNV-8016(16CH ) | 25fps×8CH※ | 25fps×4CH※ |
※1080p のカメラ解像度は NVR 側で HD900(1600×900) モードにて録画します。

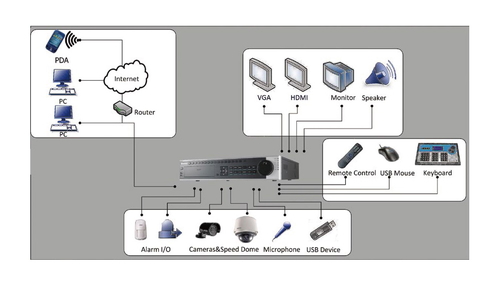

システム構成

ビットレートによる録画/接続チャンネルの目安
ビットレート | 画素数 | 画質 | フレーム数/秒 |
---|---|---|---|
8Mbps | 200万画素 | UXGA | 25fps |
1080p(HD900) | 25fps | ||
4Mbps | 200万画素 | UXGA | 15fps |
1080p(HD900) | 15fps | ||
130万画素 | 720p | 25fps | |
1280×960 | 25fps | ||
2Mbps | 130万画素 | 720p | 15fps |
1280×960 | 15fps | ||
41万画素 | 4CIF(D1) | 25fps | |
1Mbps | 41万画素 | 4CIF(D1) | 15fps |
TNV-8004:最大20Mbps 最大8CH(アナログ+IP)
TNV-8008:最大40Mbps 最大16CH(アナログ+IP)
TNV-8016:最大80Mbps 最大32CH(アナログ+IP)
仕様
型式
TNV-8004 | TNV-8008 | TNV-8016 |
入力帯域幅
20Mbps | 40Mbps | 80Mbps |
ビデオ圧縮方式
H.264
アナログビデオ入力
4ch,BNC(1.0 Vp-p,75Ω), PAL/NTSC選択方式 | 8ch,BNC(1.0 Vp-p,75Ω), PAL/NTSC選択方式 | 16ch,BNC(1.0 Vp-p,75Ω), PAL/NTSC選択方式 |
IPビデオ入力
4ch 4CIF/2ch 720P/1ch UXGA/1080P リアルタイム | 8ch 4CIF/4ch 720P/2ch UXGA/1080P リアルタイム | 16ch 4CIF/8ch 720P/4ch UXGA/1080P リアルタイム |
コンポジットビデオ入力
8ch(4ch アナログビデオ+4ch IPビデオ) | 16ch(8ch アナログビデオ+8ch IPビデオ) | 32ch(16ch アナログビデオ+16ch IPビデオ) |
音声圧縮方式
Ogg Vorbis音声圧縮方式
音声入力
4ch BNC(2.0 Vp-p,1kΩ) | 8ch BNC(2.0 Vp-p,1kΩ) | 16ch BNC(2.0 Vp-p,1kΩ) |
ボイストーク入力
1ch,BNC(2.0 Bp-p 1kΩ)
ビデオ出力解像度
PAL:704×576 NTSC:704×480
HDMI出力
1ch,解像度:1920×1080p/60Hz, 1600×1200/60Hz, 1280×1024/60Hz, 1280×720/60Hz, 1024×768/60Hz
VGA出力
1ch,解像度:1920×1080p/60Hz, 1600×1200/60Hz, 1280×1024/60Hz, 1280×720/60Hz,1 024×768/60Hz
エンコード解像度
UGXA/ HD900/ 720p/ VGA/ 4CIF/ DCIF/ 2CIF/ CIF/ QCIF
アナログビデオ出力
1ch,BNC(1.0 Vp-p,75Ω)
ビデオループアウト
オプション
フレームレート
25fps(PAL)/30fps(NTSC)
ビデオビットレート
32Kbps-2048Kbps,or user defined(最大8192Kbps)
音声出力
2ch,BNC(linear electrical level,600Ω)
音声ビットレート
16Kbps
デュアルストリーム
対応
ストリームタイプ
ビデオ、ビデオ&音声
同時再生
4ch | 16ch | 16ch |
SATA
SATAインターフェイス×8
容量
2TBHDD×1基 標準装備(最大3TB×8基 24TBまで増設可能)
ネットワークインターフェイス
1系統、RJ45×2 10M/100M/1000M
シリアルインターフェイス
1系統、RS-232インターフェイス(パラメータ設定、メンテナンス) | 1系統、RS-485インターフェイス(PTZコントロール) | 1系統、RS-485キーボードインターフェイス(キーボード制御) |
USBインターフェイス
2系統、USB2.0
アラーム入力
4 | 16 | 16 |
アラーム出力
2 | 4 | 4 |
電源
100~240V AC,6.3A,50~60Hz
消費電力
最大65W(標準2TB HDD装着時) 45W(HDD,DVD-R/W未搭載の場合)
動作温度/湿度
-10℃~55℃/10~90%(但し、結露しないこと)
外形寸法/重量
440(W)×90.5(H)×472(D)/約10kg(標準2TBHDD装着時)
原産国:中国
